3 in 1 버스 바 펀칭 머신

전기 산업에서 -의 3 개의 - 하나의 버스 바 처리 장비는 효율적이고 다재다능한 장비가되어 다양한 전기 제조 및 설치 프로세스에서 중요한 역할을했습니다.

1. 기계 개요

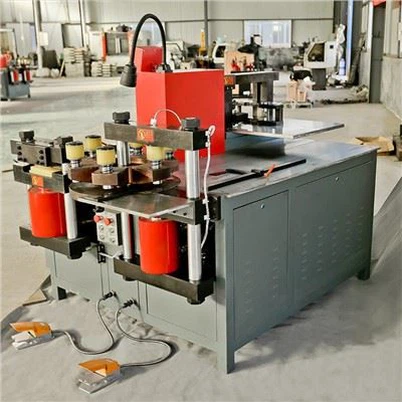

1 버스 바 펀칭 머신 3 개는 펀칭, 전단 및 굽힘의 세 가지 기본 기능을 통합합니다. 이 통합 설계는 여러 독립 기계, 워크샵 공간 및 비용 절감이 필요하지 않습니다. 이 기계는 전력 변속기 및 유통 시스템에 널리 사용되는 다양한 유형의 버스 바, 주로 구리 버스 바 및 알루미늄 버스 바를 처리하도록 설계되었습니다.

50 톤 오일 실린더

6 개의 모듈 포탑 구조

Siemens PLC 시스템

모델 : DSMX-503ESK

굽힘, 절단 및 펀칭 장치
맥스. 두께 (mm) : 16 mm
맥스. 너비 (mm) : 260 mm
전압 : 380V (415/220V는 필요에 따라 사용자 정의 할 수 있음)
기능 : 절단, 굽힘, 펀칭
CNC 여부 : CNC
체중 (kg) : 2000
보증 : 1 년
핵심 구성 요소 : PLC, 엔진, 모터, 펌프
원산지 : 중국 산동
브랜드 이름 : Desg
치수 (LWH) : 1925 * 1560 * 1490mm
주요 판매 포인트 : 높은 생산성; - 이후에 제공된 판매 서비스;
최대 출력력 : 800kn
전원 : 3*5.5 kW
인증 : CE ISO
제어 모델 : PLC+CNC Angel Bending
펀칭, 전단, 굽힘 장치 재료 : 구리 / 알루미늄
포장; 포장 : 표준 목재 상자

(1) 높은 - 정밀 펀칭 :이 기계에는 둥근 구멍, 긴 구멍 및 특수 - 모양의 구멍을 포함하여 다양한 구멍 모양의 높은 - 정밀 펀칭을 달성 할 수있는 펀칭 장치가 장착되어 있습니다. 펀칭 다이는 특정 홀 크기 및 모양 요구 사항에 따라 빠르게 교체 될 수 있으며, 이는 다른 버스 바 처리 작업을 처리 할 때 생산 효율을 크게 향상시킵니다.

                                                                                     ► 금형 쇼 :

(2) 강력한 전단력 :기계는 특정 두께와 너비의 버스 바를 전단시킬 수 있습니다. 특정 모델에 따라 최대 16mm의 두께와 최대 260mm의 두께로 구리 및 알루미늄 버스 바를 처리 할 수 ​​있습니다. 절단 가장자리에 처짐이나 버리지 않고 부드러운 절단 표면은 처리 후 버스 바의 모양을 향상시킬뿐만 아니라. 조정 가능한 전단 매개 변수 : 연산자는 버스 바의 유형 및 크기에 따라 전단 매개 변수를 조정할 수 있습니다. 이러한 유연성을 통해 다양한 버스 바 재료 및 사양을 효율적으로 처리 할 수 ​​있습니다.

(3) 다중 굽힘 모드 :3-in-1 버스 바 펀칭 기계의 굽힘 장치는 수직 및 수평 굽힘을 수행 할 수 있습니다. 다양한 굽힘 각도를 형성하여 전기 설치에 필요한 다양한 모양의 버스 바를 형성 할 수 있습니다. 기계는 정확한 굽힘 제어를 달성 할 수 있습니다.

                                                                                              ► 금형 쇼 :

응용 시나리오 : 전기 스위치 기어 제조
1. 고전압 및 저전압 스위치 기어의 생산에서 -의 3 개의 - 하나의 버스 바 펀칭 머신이 널리 사용됩니다. 스위치 기어의 버스 바는 다양한 전기 부품을 연결하려면 펀치, 전단 및 구부러져야합니다. 기계의 높은 - 정밀 처리 기능은 스위치 기어의 안정적인 작동을 보장합니다.
변전소 구조
2. 변전소 건설 중에는 전력 분배를 위해서는 다수의 버스 바가 필요합니다. -의 3 개의 -} 하나의 버스 바 펀칭 머신은 현장에서 이러한 버스 바를 효율적으로 처리하고, 전달 된 버스 바의 운송 및 처리 시간을 줄이고, 건축 효율성을 향상시킬 수 있습니다.
