1 구리 자동 버스 바 기계에서 3

이 자동 포지셔닝 버스 바 프로세싱 머신은 4 개의 서보 모터 지능형 재료 차단 시스템과 높은 포지셔닝 정확도가 장착되어있어 모든 프로세싱이 정확하고 오류 - 무료; 3 개의 독립적 인 작업 유닛은 함께 작동하여 전단, 펀칭 및 굽힘의 세 가지 핵심 기능을 통합하고 자동 포지셔닝 CNC 시스템을 통한 전체 - 프로세스 자동 제어를 실현합니다. 복잡한 버스 바 형성 요구 사항이든 대규모 - 스케일 표준화 된 생산이든, 더 높은 효율성과 더 나은 품질로 결과를 제공하여 인건비와 스크랩 률을 크게 줄일 수 있습니다. 전력 및 전기 제조 분야의 생산 능력과 품질을 향상시키기위한 유일한 선택입니다!

문의 보내기

설명

제품 설명

이 3 개의 구리 자동 버스 바 머신에는 4 개의 서보 모터 지능형 재료 차단 시스템이 장착되어 있으며 높은 위치 정확도가 높아 모든 처리가 정확하고 정확합니다. 3 개의 독립적 인 작업 유닛은 함께 작동하여 전단, 펀칭 및 굽힘의 세 가지 핵심 기능을 통합하고 자동 포지셔닝 CNC 시스템을 통해 전체 - 프로세스 자동 제어를 실현합니다. 전력 및 전기 제조 분야의 생산 능력과 품질을 향상시키기위한 유일한 선택입니다!

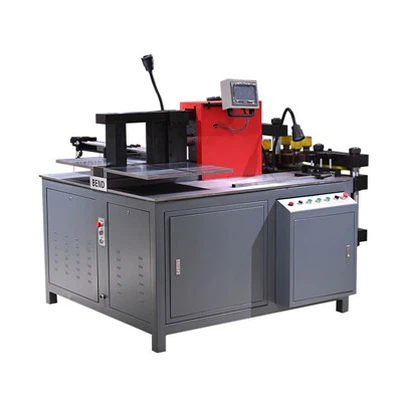

Automatic servo positioning busbar machine

서보 모터 및 CNC 시스템은 ± 0.1mm 포지셔닝 정확도, 구리 막대 처리 오차는 ± 0.5mm보다 적거나 동일하며 펀칭 장치는 구멍을 지속적으로 펀칭 할 수 있으며 이는 기존 장비보다 3-5 배 더 효율적입니다.
이 장비는 금형 스위칭을 통해 구리/알루미늄 막대 처리가 높은 효율을 가지고 있으며 변전소의 주요 버스 바에서 새로운 에너지 차량 충전 파일의 내부 전도성 막대에 이르기까지 모든 것을 처리 할 수 있습니다.

기능 소개

1 구리 자동 버스 바 기계에서 3

ⅰ 자동 위치 및 펀칭 설정

펀칭 스테이션은 서보 모터와 PLC에 의해 제어되며, 펀칭 좌표 XY 축을 제어하여 다공성 워크 피스의 연속 포지셔닝 및 펀칭을 달성합니다.
(1) 여러 좌표로 다중 불규칙한 펀칭 구멍을 설정하고 좌표를 직접 채우십시오.
(2) 여러 개의 템플릿을 설정하십시오 : 1 구멍, 2 개의 구멍, 4 개의 구멍 등, 템플릿을 직접, 간단하고 효율적으로 바릅니다.

punching

ⅱ, 자동 위치 및 절단 설정

커팅 스테이션은 서보 모터 및 PLC 컨트롤을 채택하여 재료를 자동으로 절단하고 차단하여 편리하고 효율적입니다.

(1) 같은 길이의 여러 조각을 자르도록 설정
(2) 길이가 다른 길이를 설정하면 여러 조각과 길이의 단일 조각을 절단 할 수 있습니다.

cutting

ⅲ 자동 위치 및 굽힘 설정

굽힘 스테이션은 서보 모터에 의해 제어되어 굽힘 길이를 조정하고 재료 차단 위치를 자동으로 찾아 하나의 프로그램이 여러 각도와 굽힘 위치를 찾을 수 있습니다.
(1) 장치 재설정이 완료된 후 금형을 선택한 다음 금형을 입력하여 매개 변수 테이블을 봅니다.
(2) 선택된 금형에 기초하여 L의 유형을 선택하고 굽힘 금형 1/2/3은 R3/R5/R10에 해당합니다.
(3) A. 그런 다음 처리 할 구리 막대의 두께를 선택하십시오 (H1).
B. 굽힘 각도, 여러 번 구부린 후 순서대로 각도 값을 채 웁니다.
C. 처리 요구에 따라 차단 재료의 길이와 거리를 채 웁니다.
D. 마지막으로 확인을 클릭하십시오. (좋아요)
(4) 발 스위치를 눌러 작동을 시작합니다.
(5) 구리 가공이 완료되었습니다.

bending
